Adattatore cavo audio con gestione Volume

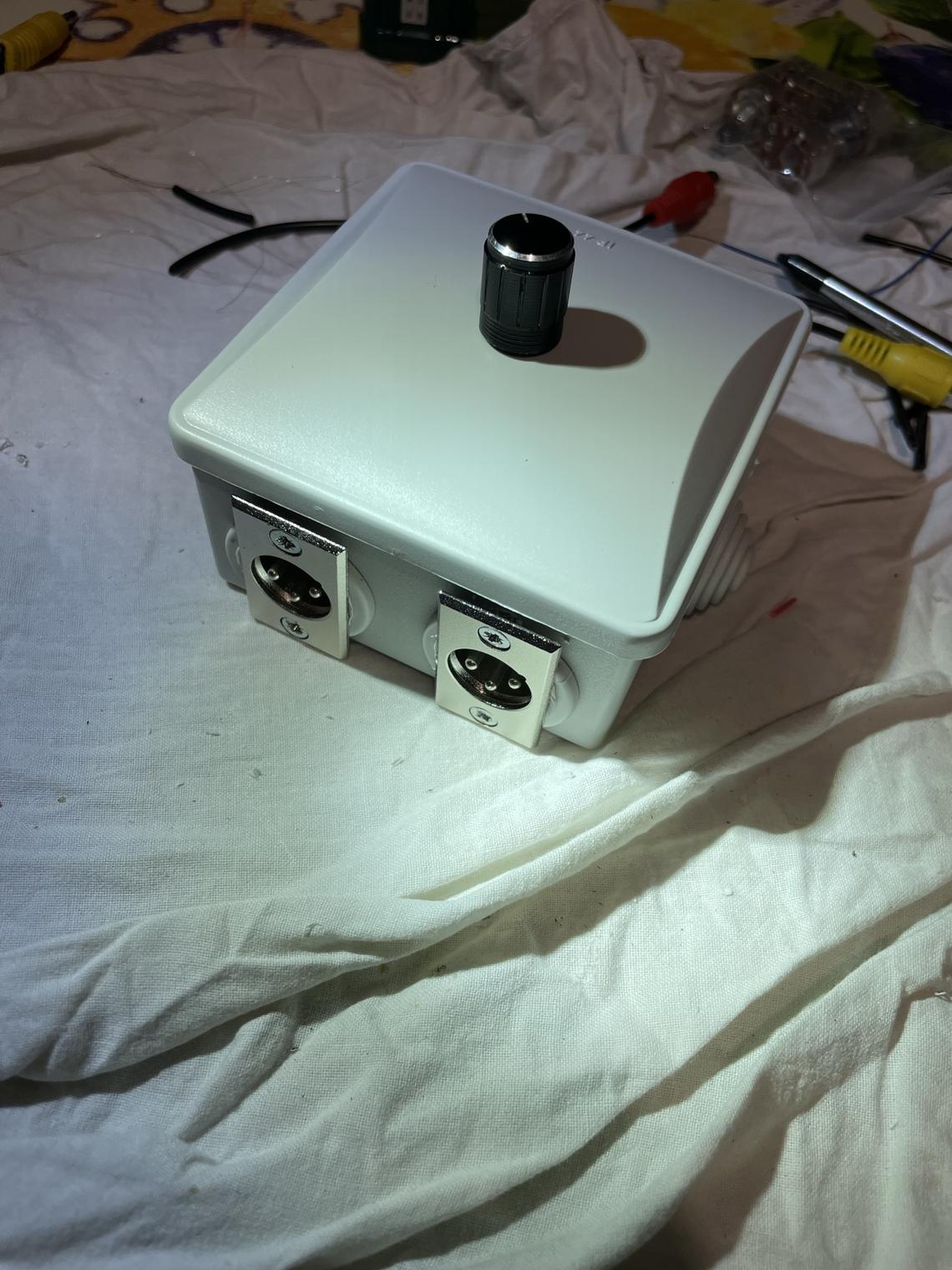

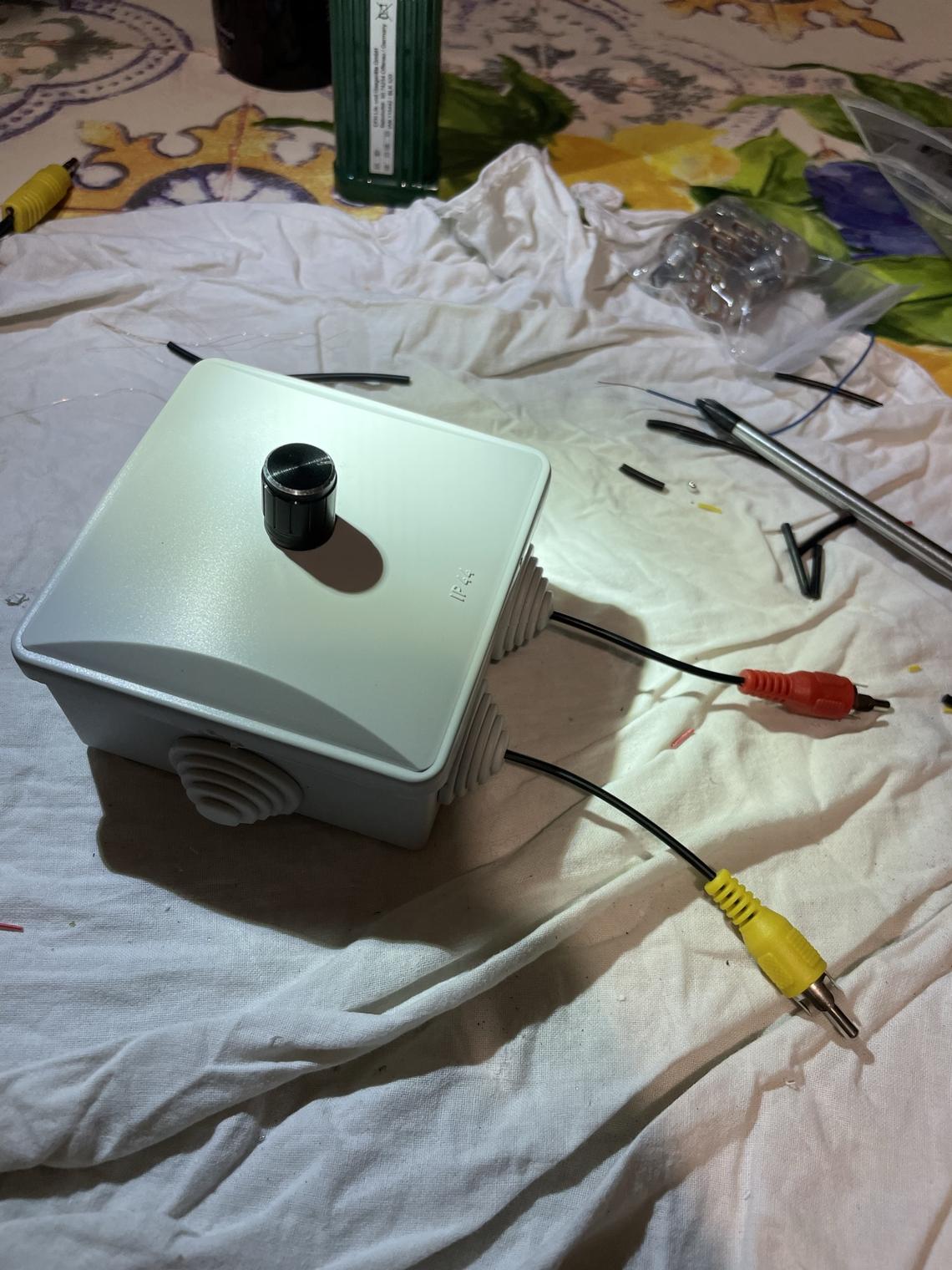

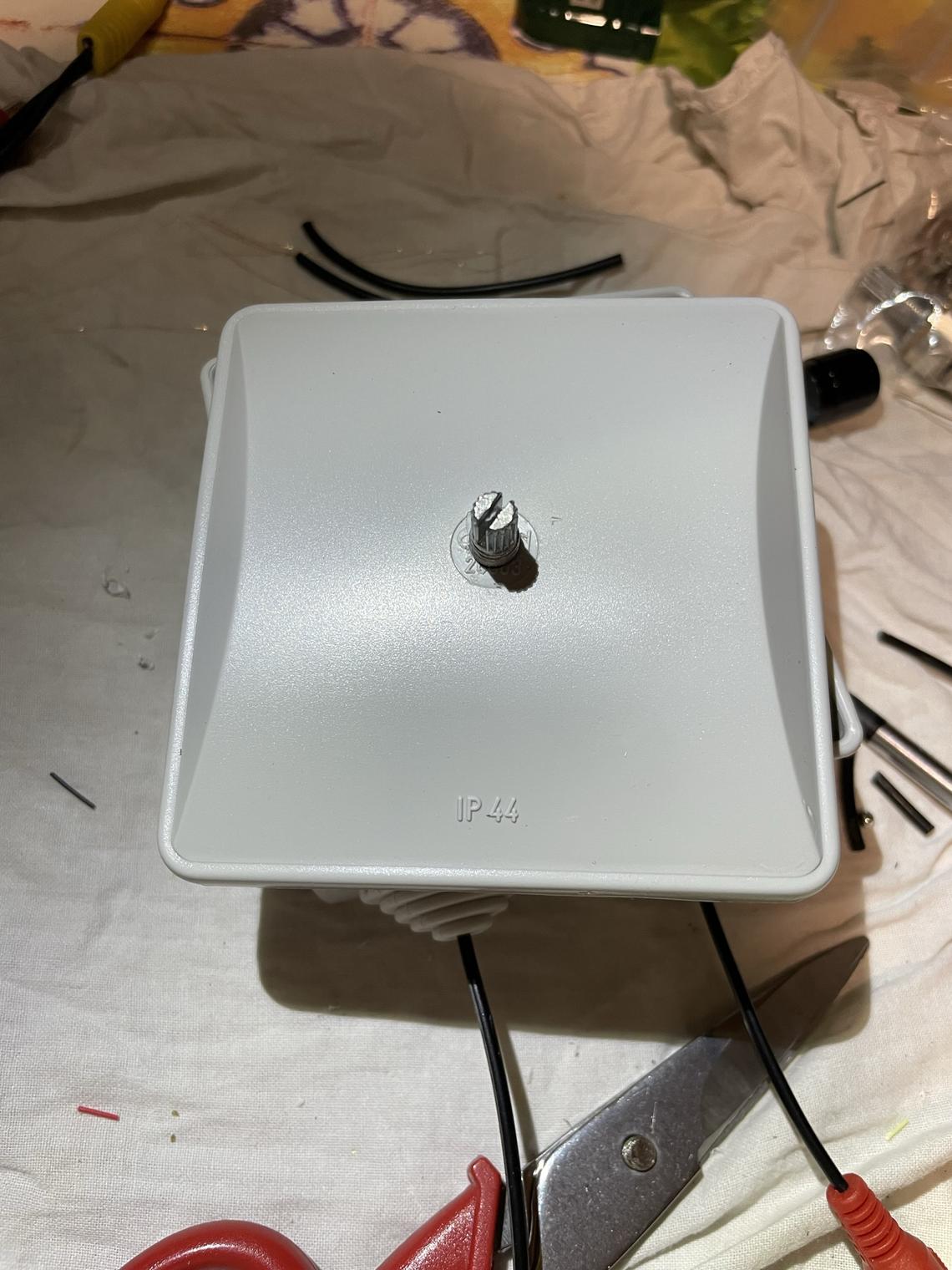

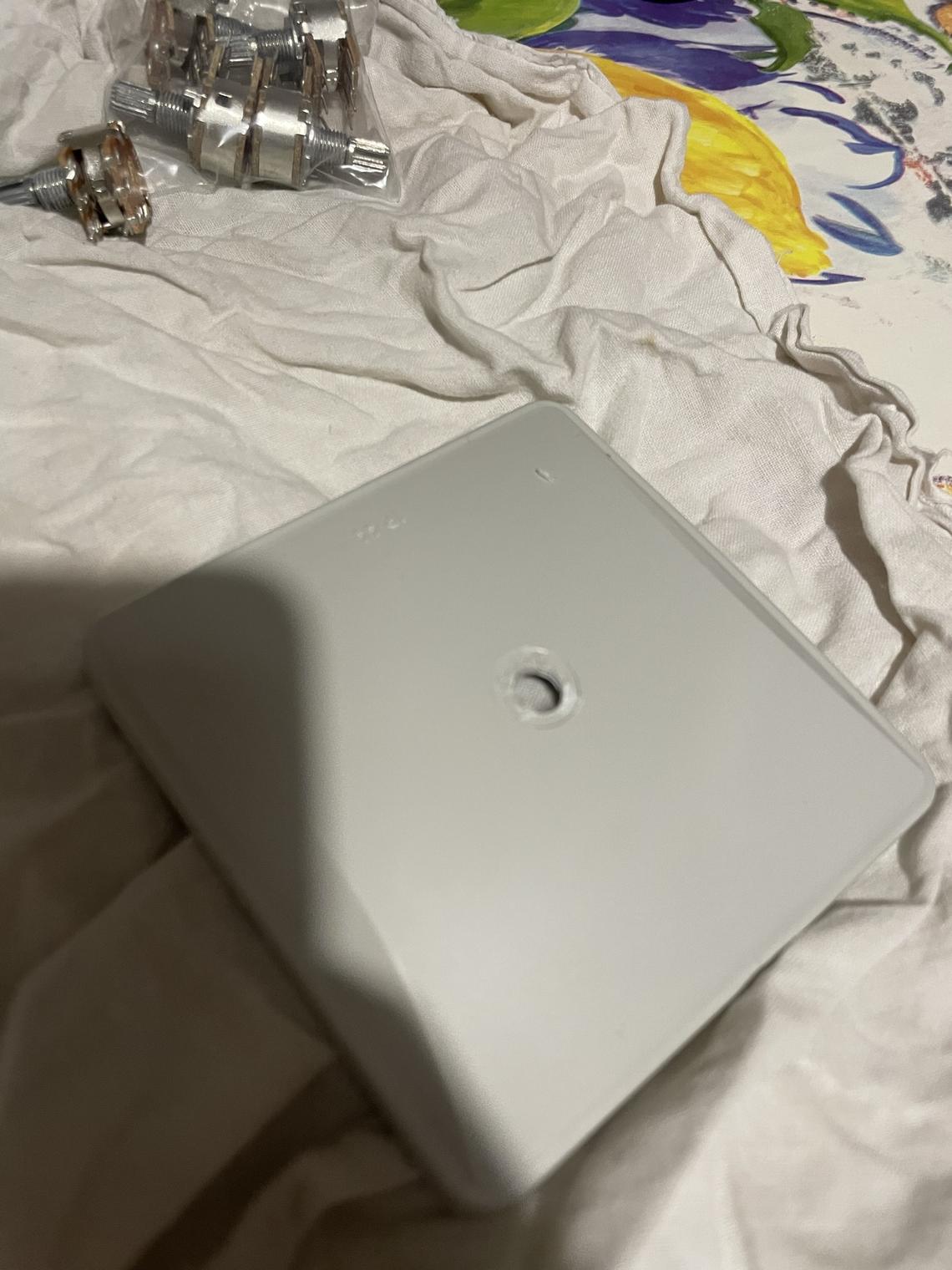

dopo le foto troverai la descrizione del lavoro svolto

Tutta colpa della musica!

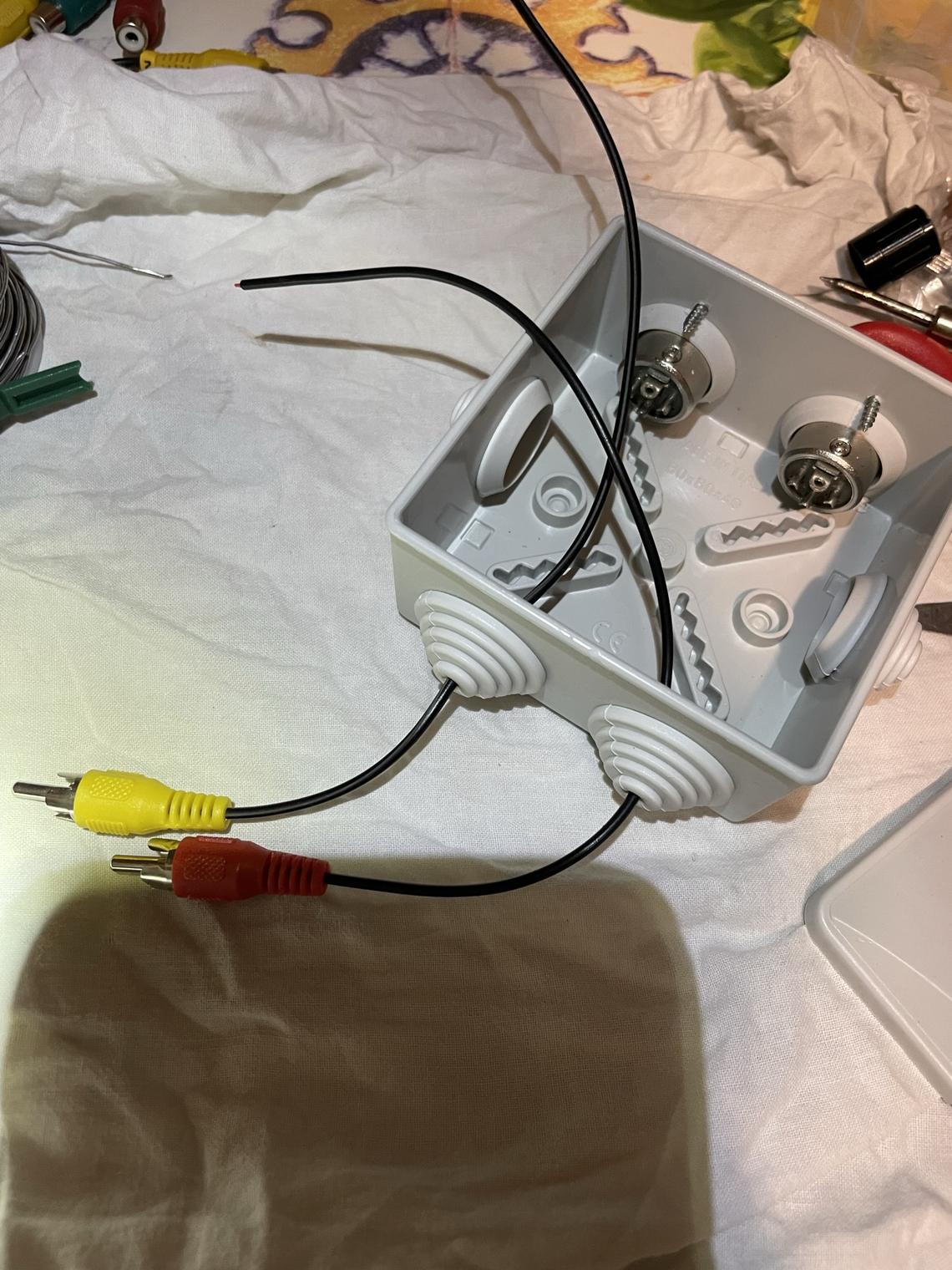

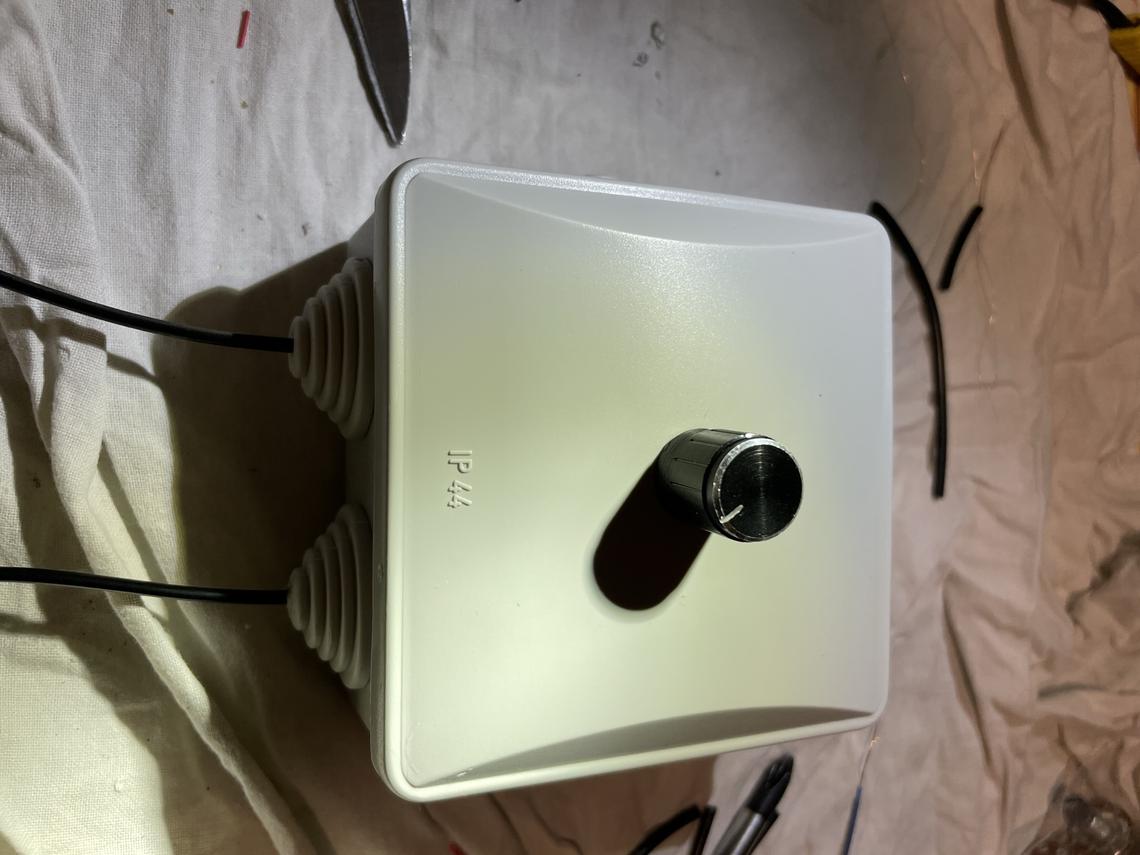

La necessità di creare questo adattatore nasce dall'esigenza di trasformare delle uscite audio RCA di una consolle per dj Traktor S4 Mk1 e renderle XLR. Ho inoltre pensato di installare un potenziometro per poter gestire separatamente il volume che uscirà dalla scatola. Ovviamente il volume di riferimento è quello Master ma facendo così posso tenere alto, appunto, il master ma modulare come mi serve quest'altra uscita. (ovviamente il volume che uscirà da qui sarà minore o uguale al Master, non amplifica) ma può essere l'ideale per utilizzare la cassa spia.

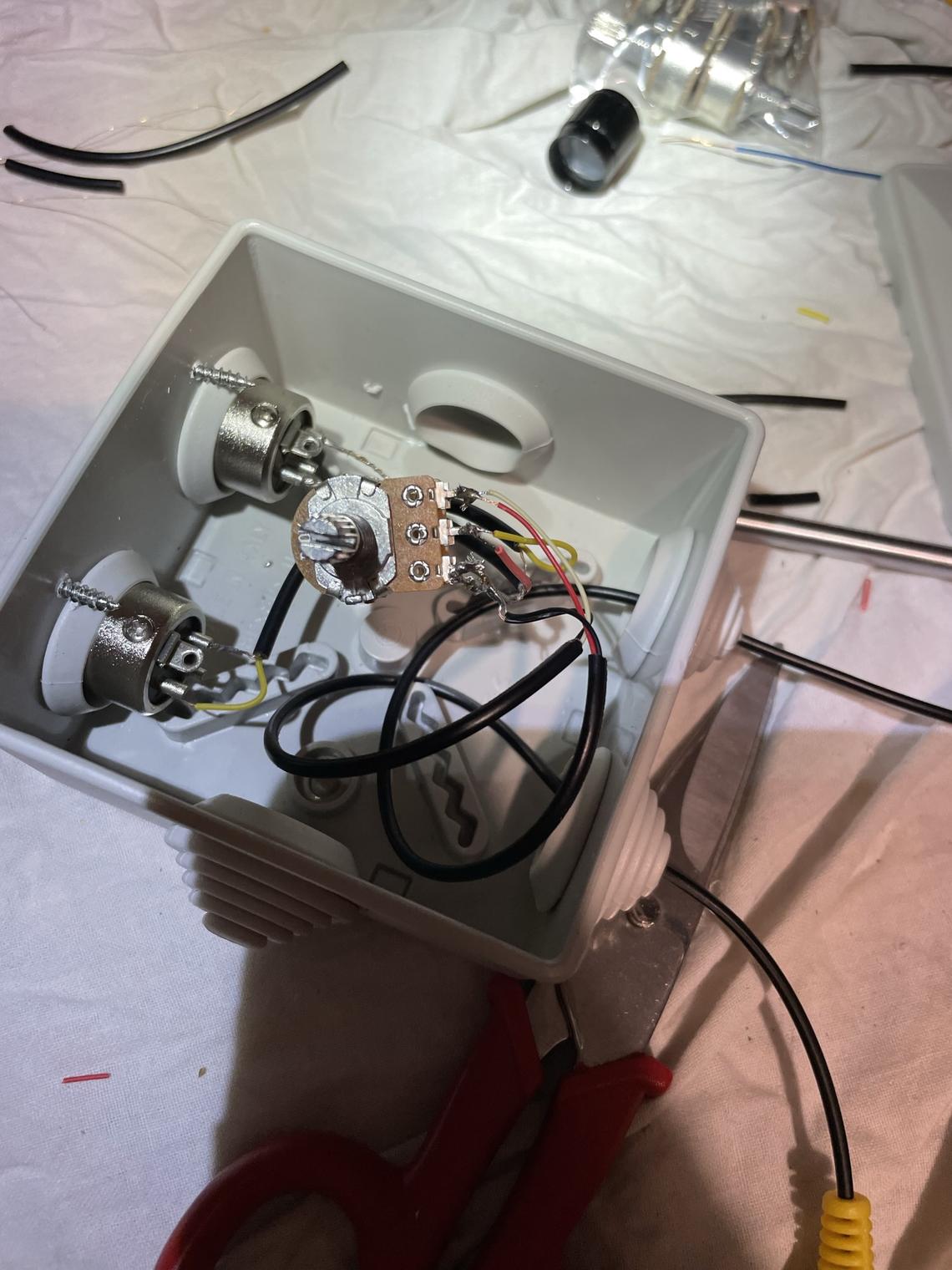

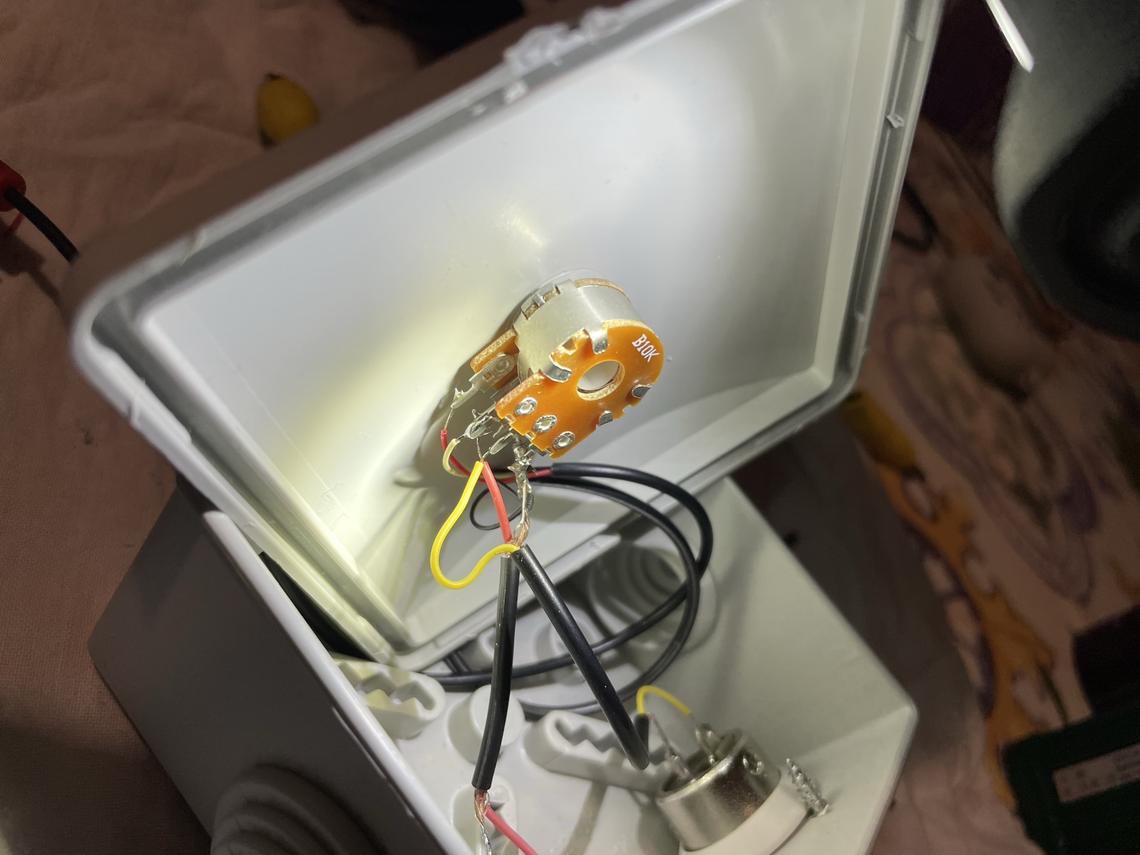

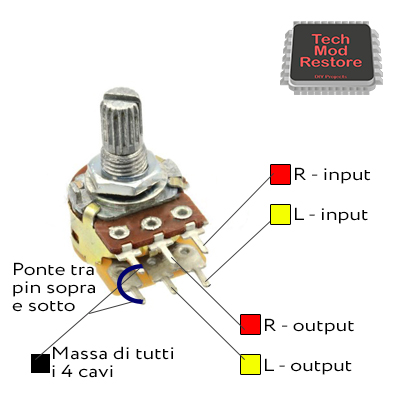

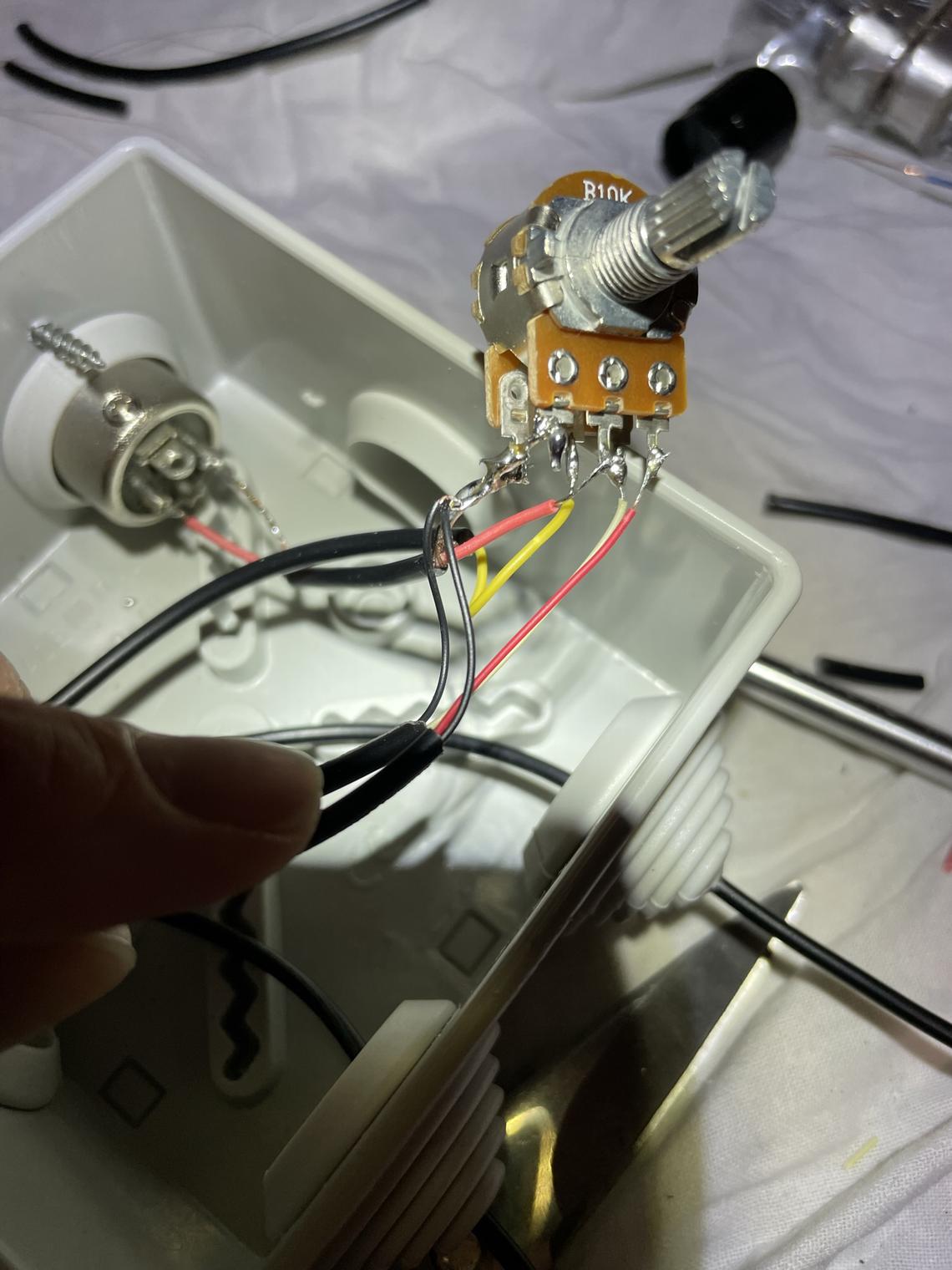

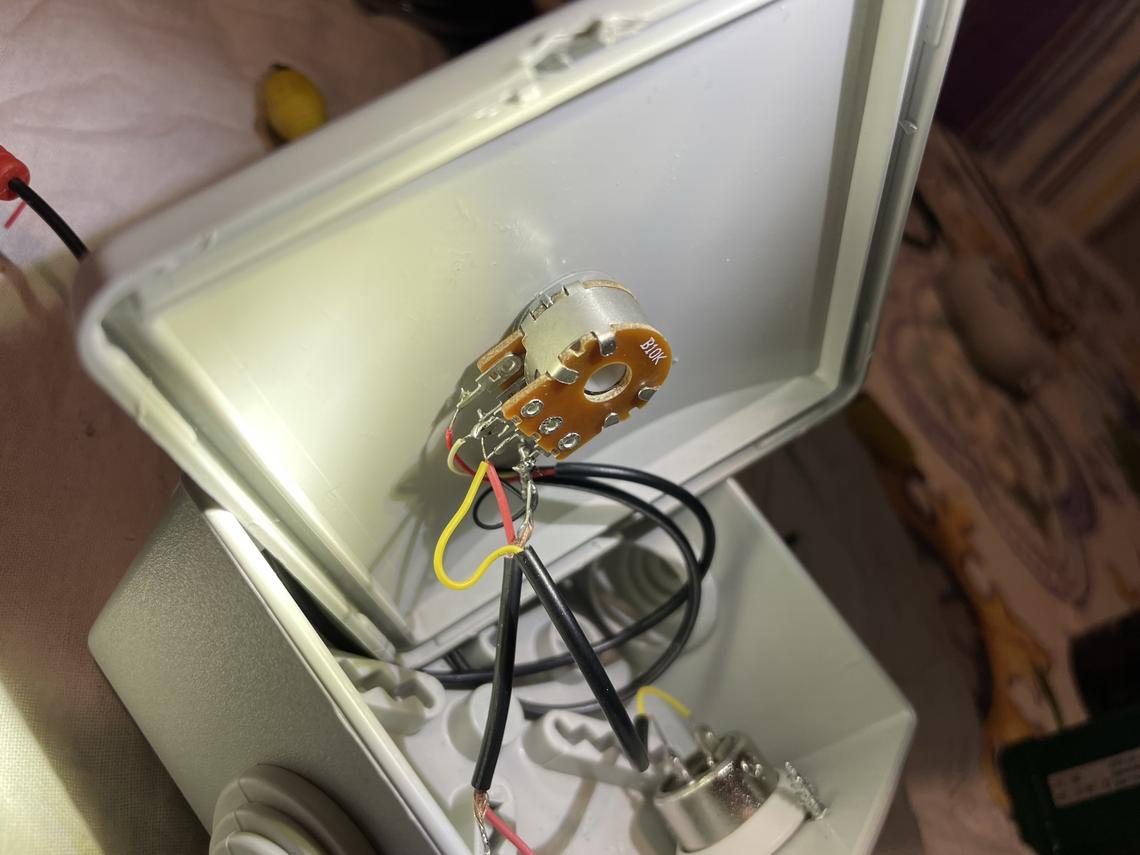

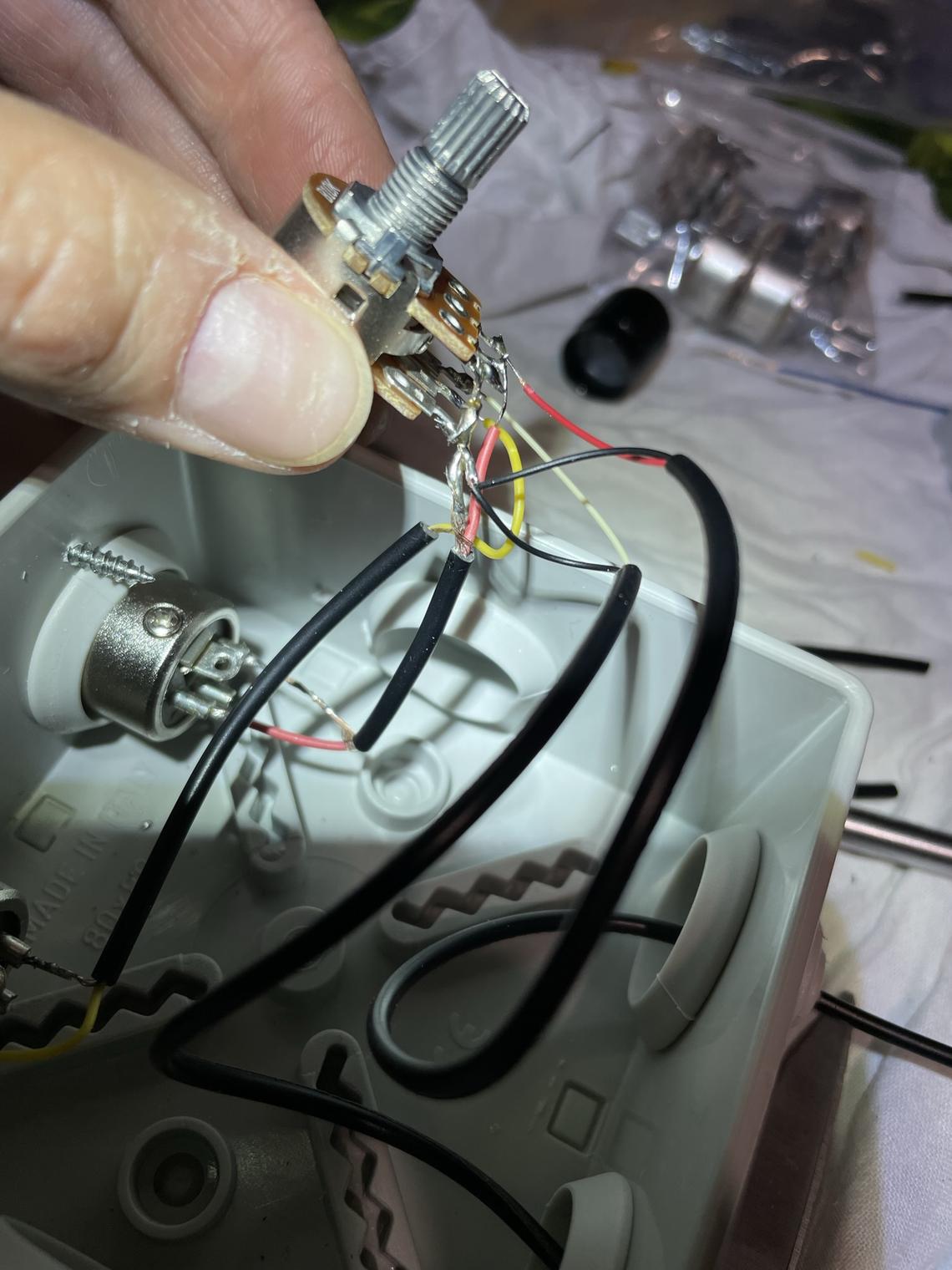

In foto trovate lo schema utilizzato per fare i collegamenti sul potenziometro.

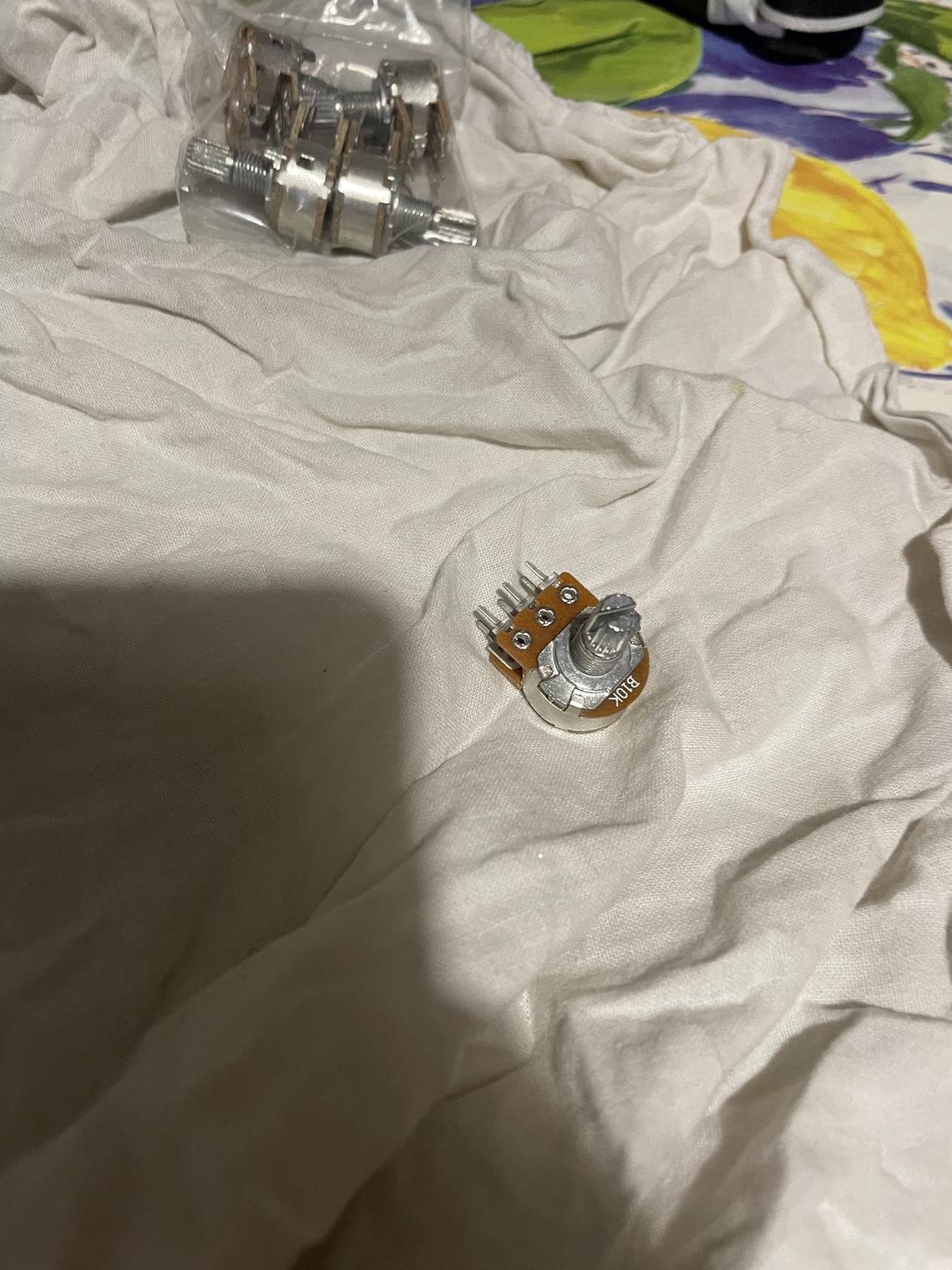

Il potenziometro utilizzato è un 10k con 6 pin (si trovano anche su Amazon)

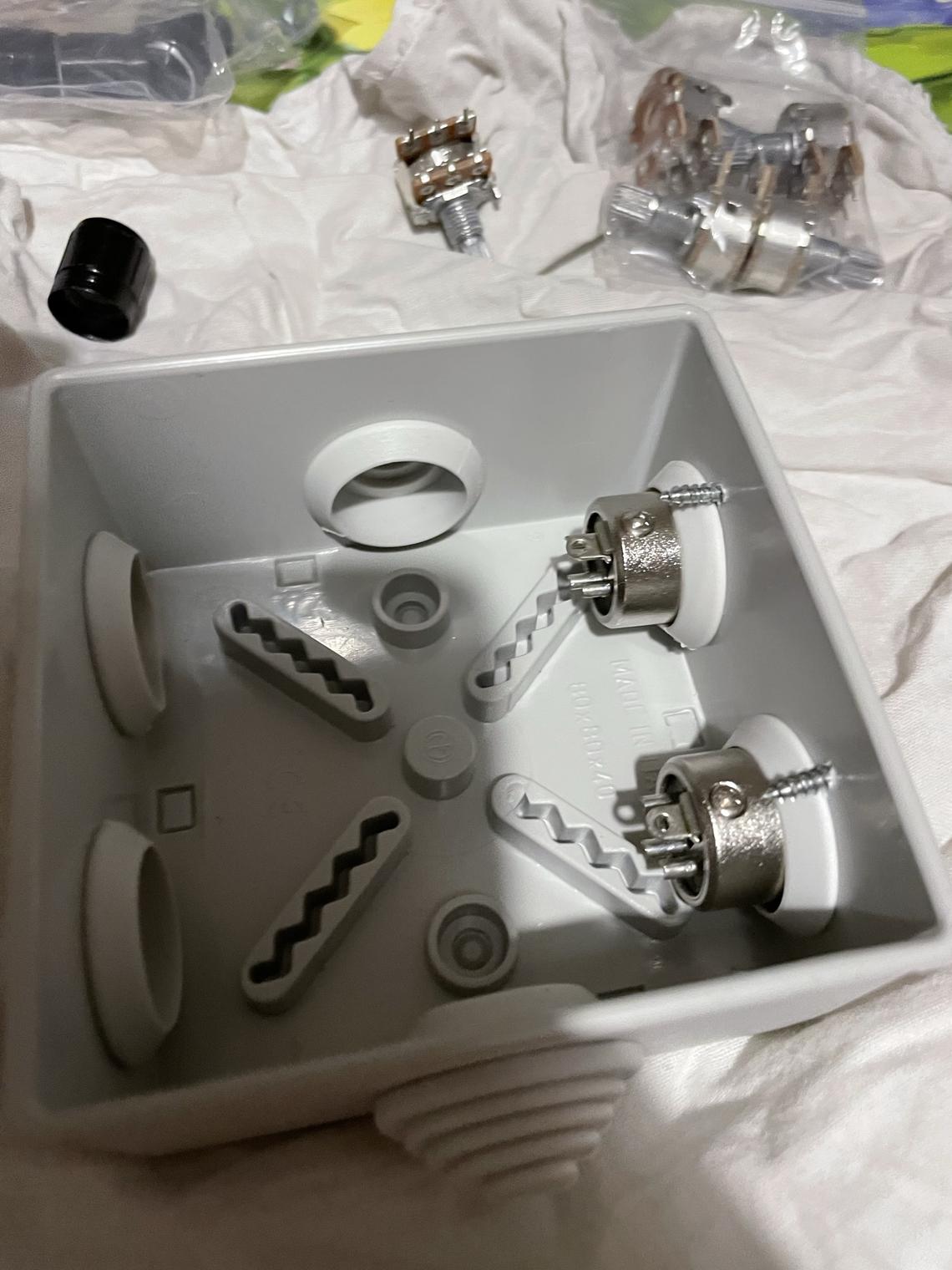

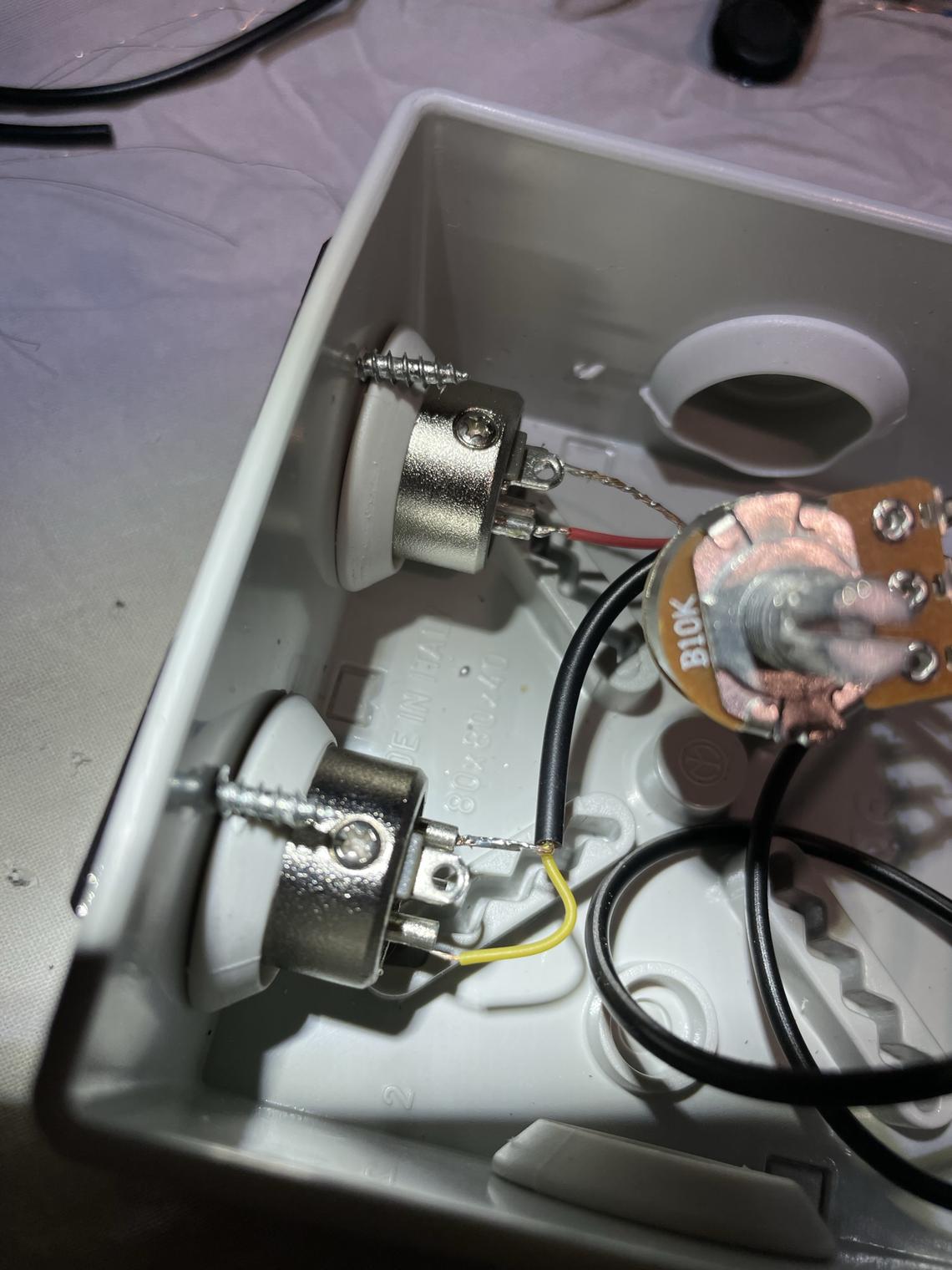

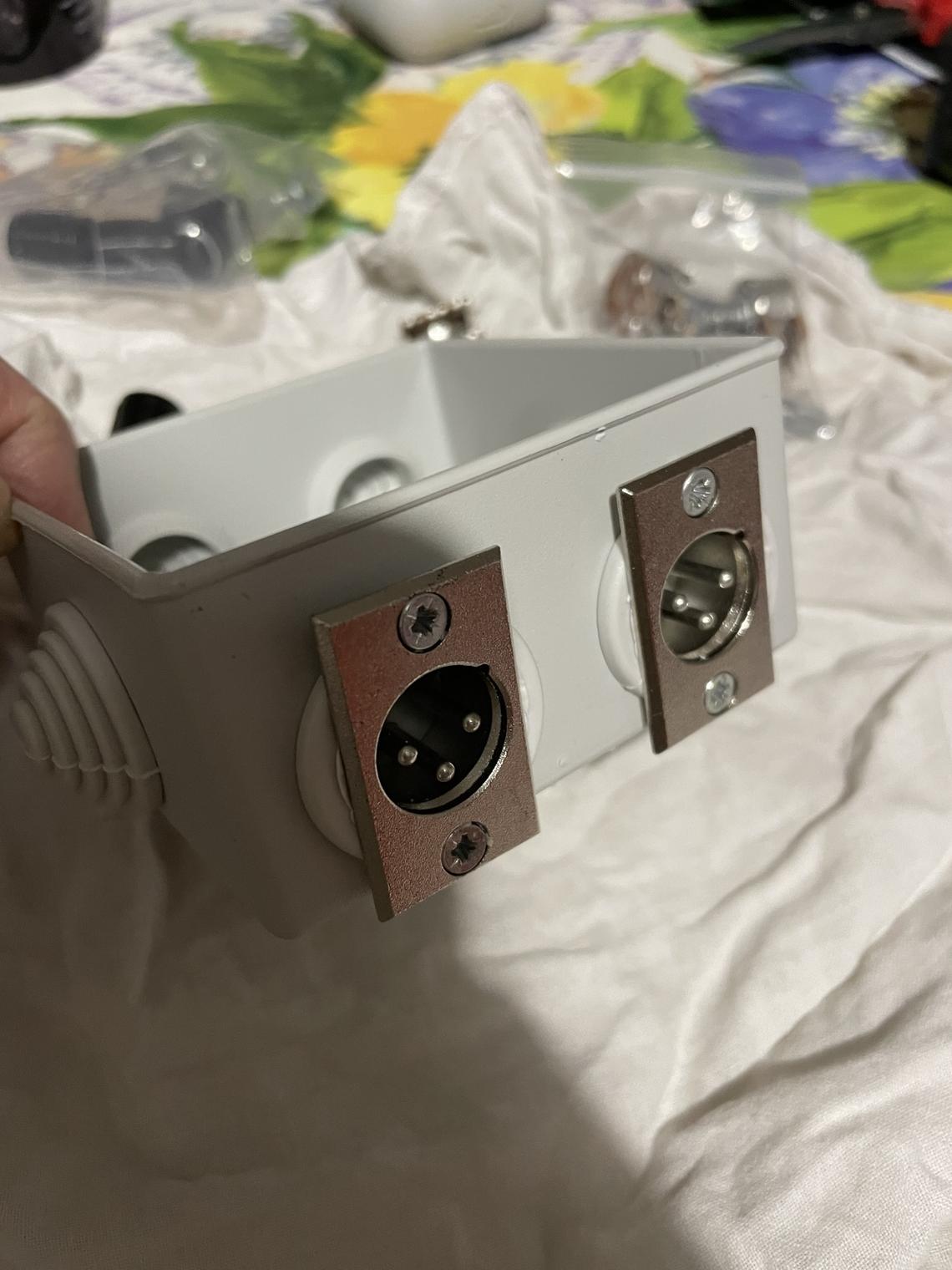

Per quanto riguarda il collegamento sugli xlr è da fare così:
Pin 1 = Massa
Pin 2 = Segnale
