Traktor S4 Mk1

dopo le foto troverai la descrizione del lavoro svolto

La Rinascita della Traktor Kontrol S4 Mk1.

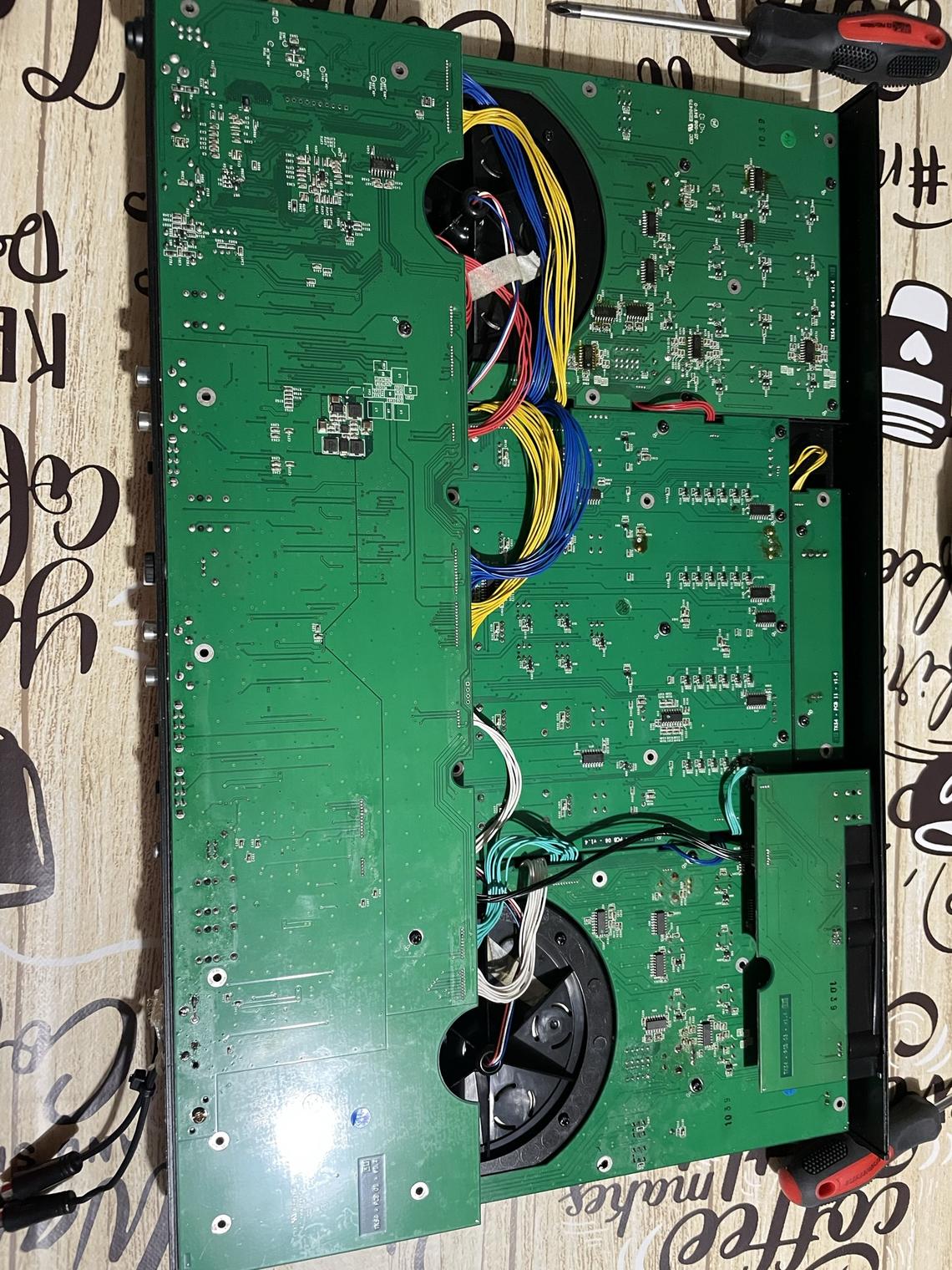

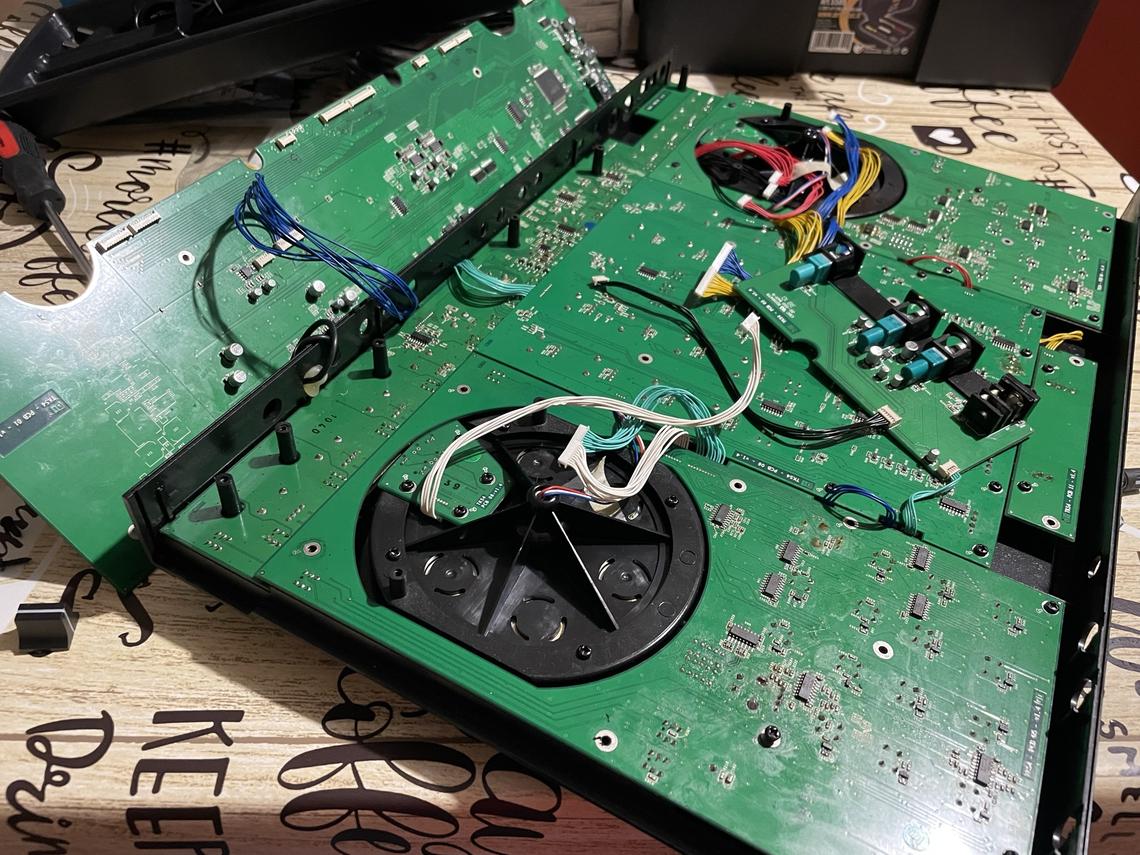

Da tempo sotto al letto, dopo una prima riparazione nel 2019 cercando di far funzionare le due uscite RCA rotte, ho deciso di riprenderla in mano e dargli una seconda occasione.

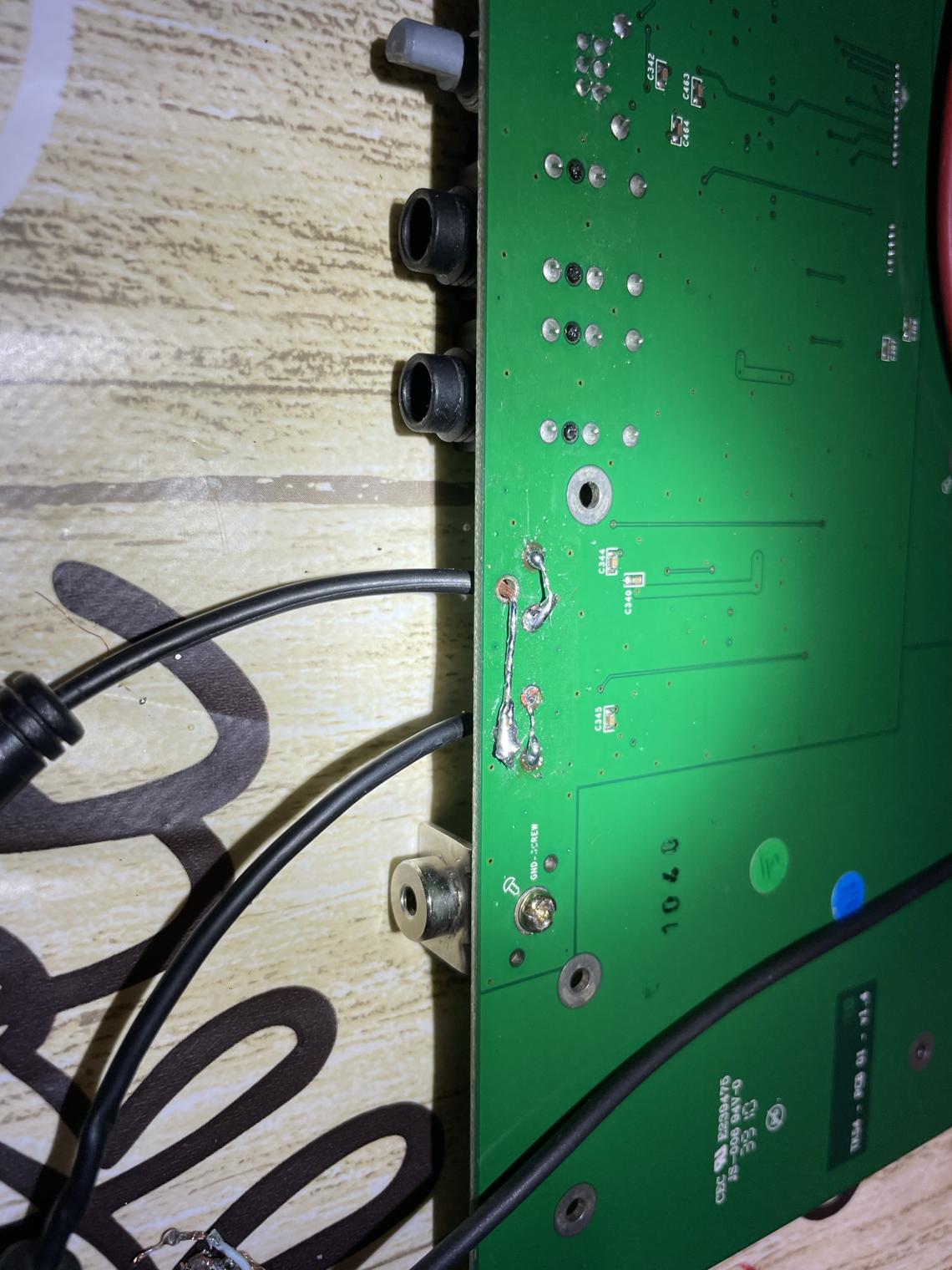

Ci tengo a specificare che nel 2019 l'unico modo che avevo trovato per ripararle era saldare insieme gli rca dx e sx sul canale sx della consolle così da almeno riuscire ad avere una doppia uscita.

Quest'anno, però, anche in vista di un evento in cui mi è servita, ho pensato di sistemarla per bene.

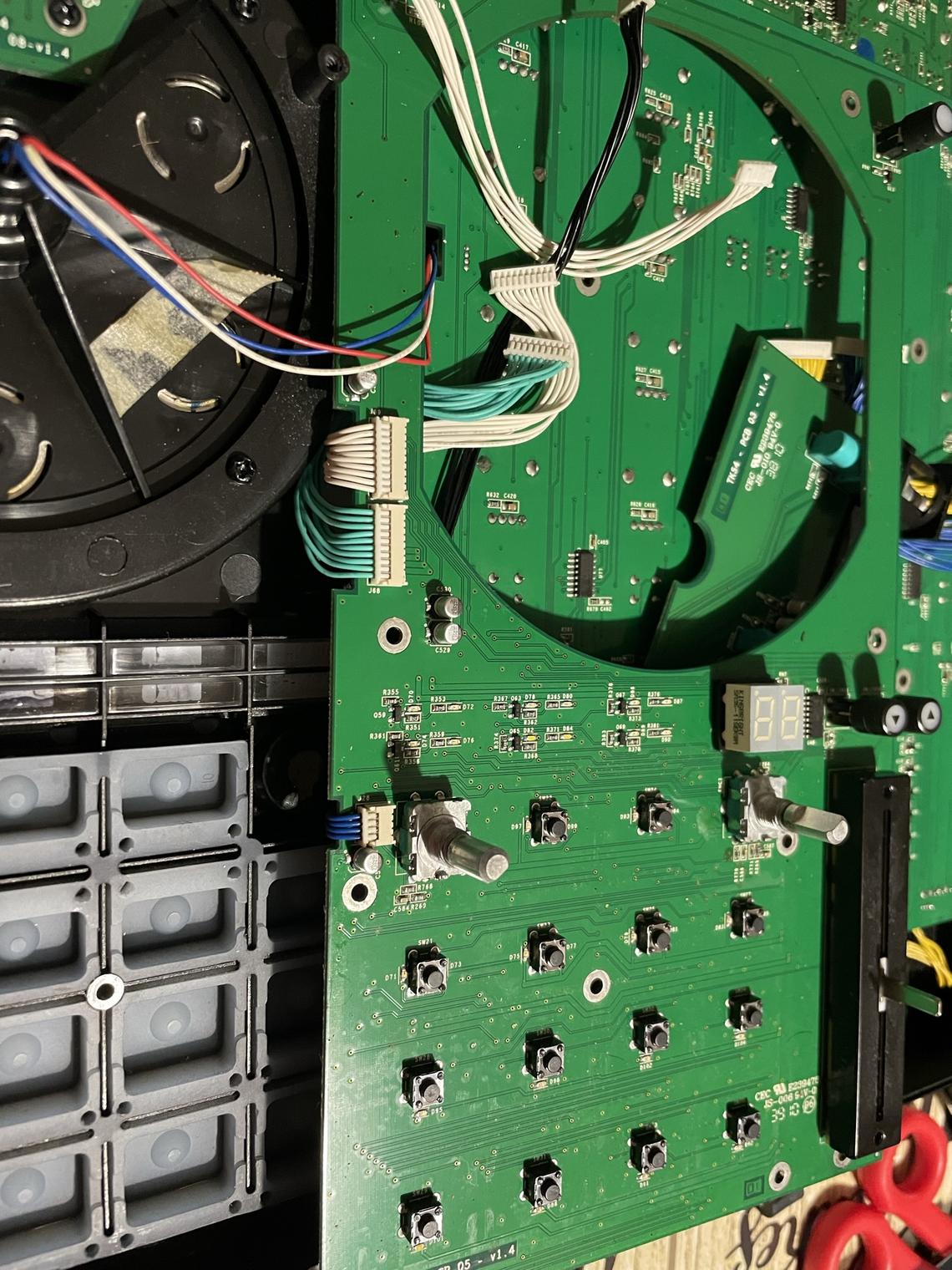

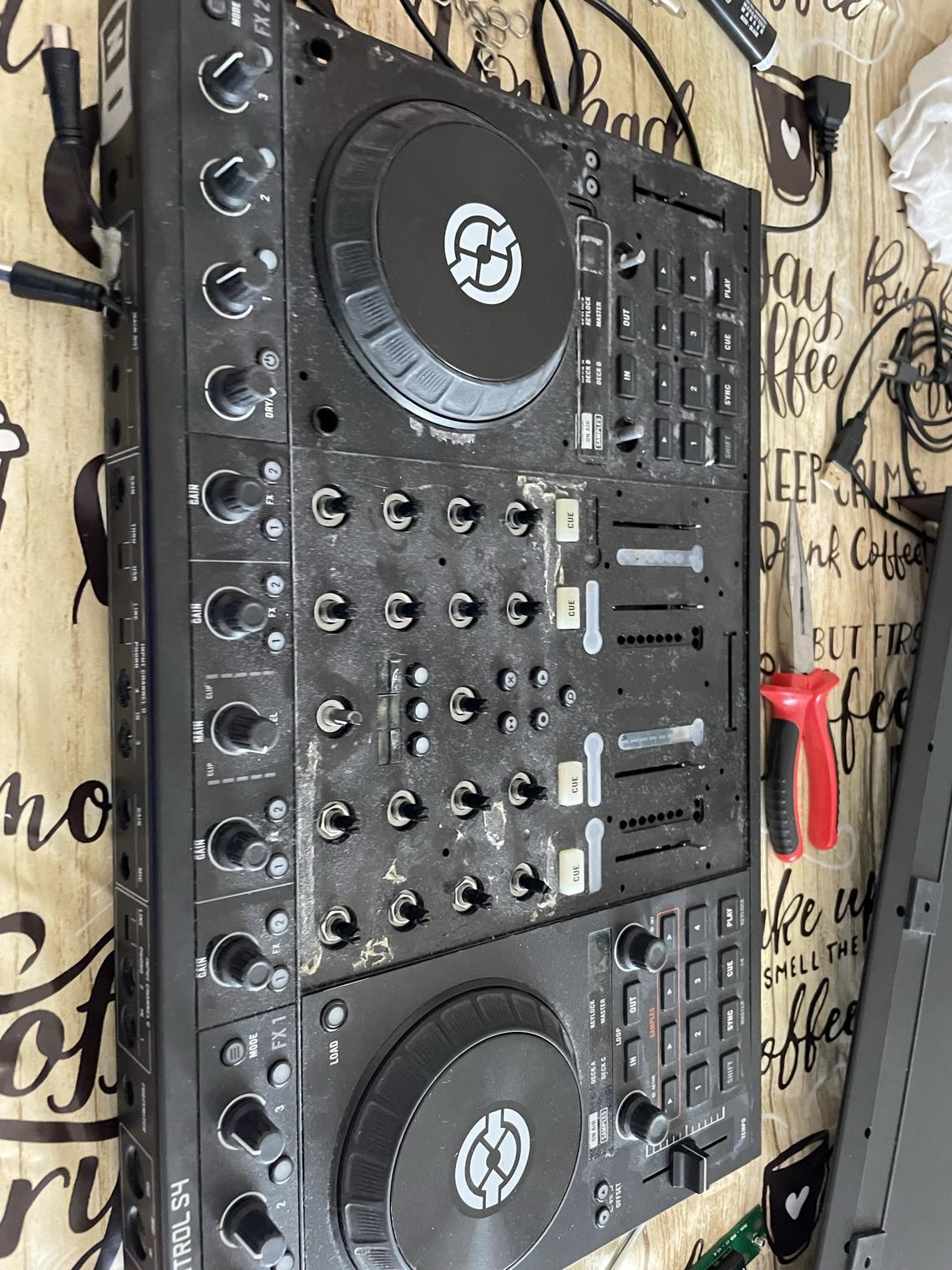

I danni per usura che si erano presentati riguardavano i Fader 1-4 (2-3 erano buoni), il cross fader letteralmente morto, il selettore del loop sx, il pitch del deck destro.

Per risparmiare un po' di tempo e di soldi ho per il momento optato per renderla 2 canali.

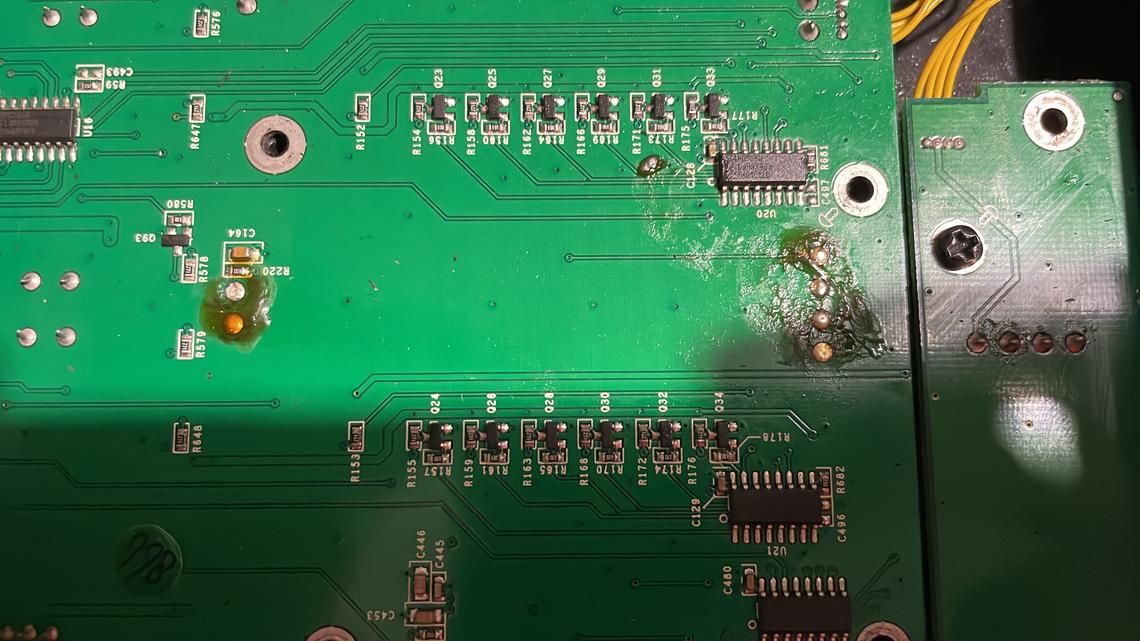

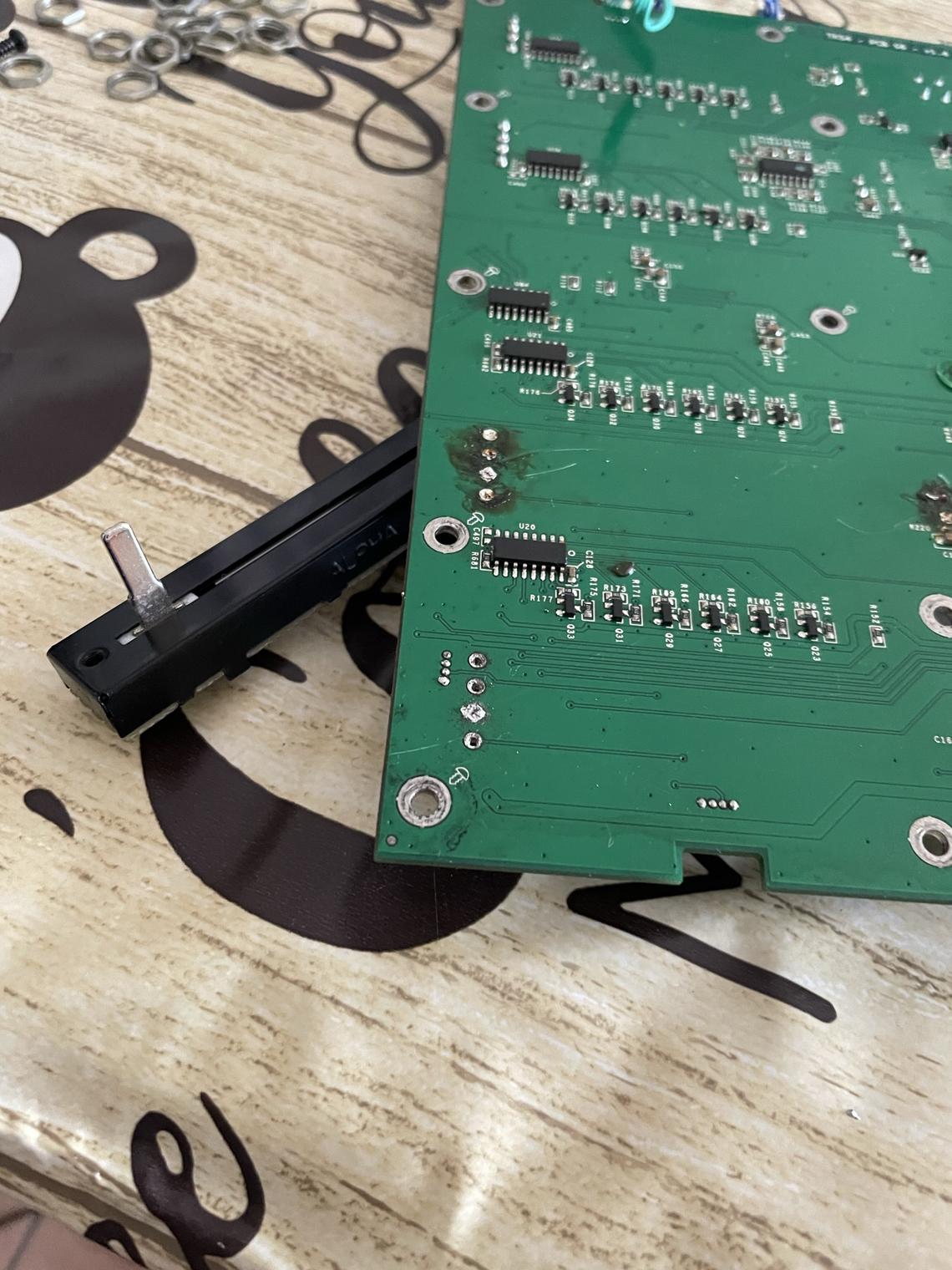

Ho dissaldato quindi il canale 3 per metterlo sull'1 poi ho solo dissaldato il canale 4 così che non rompa troppo le scatole in fase di utilizzo.

Per il pitch tempo ne ho ordinato uno su ebay, ho dissaldato il suo e saldato questo.

Stesso lavoro per il potenziometro del loop.

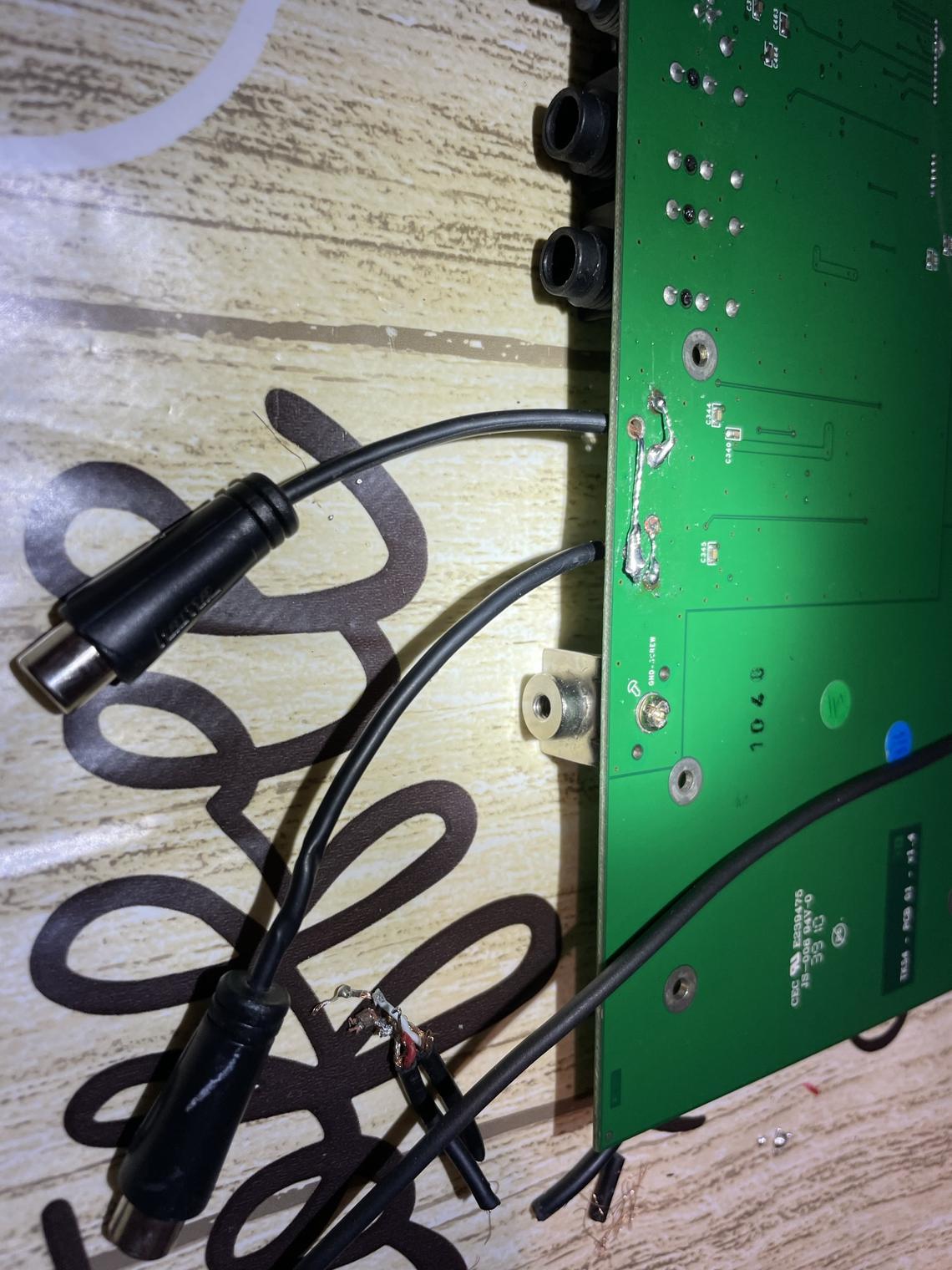

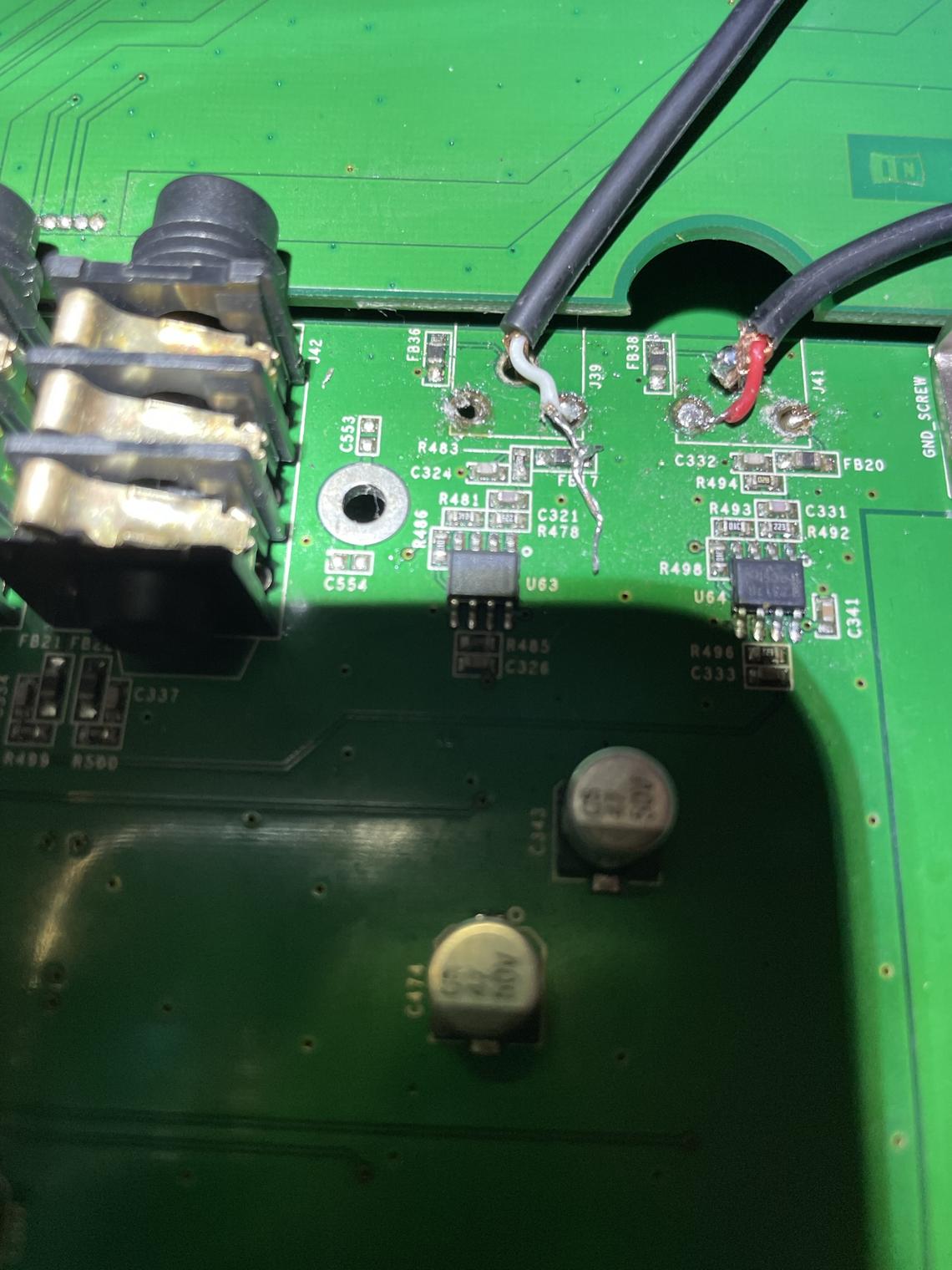

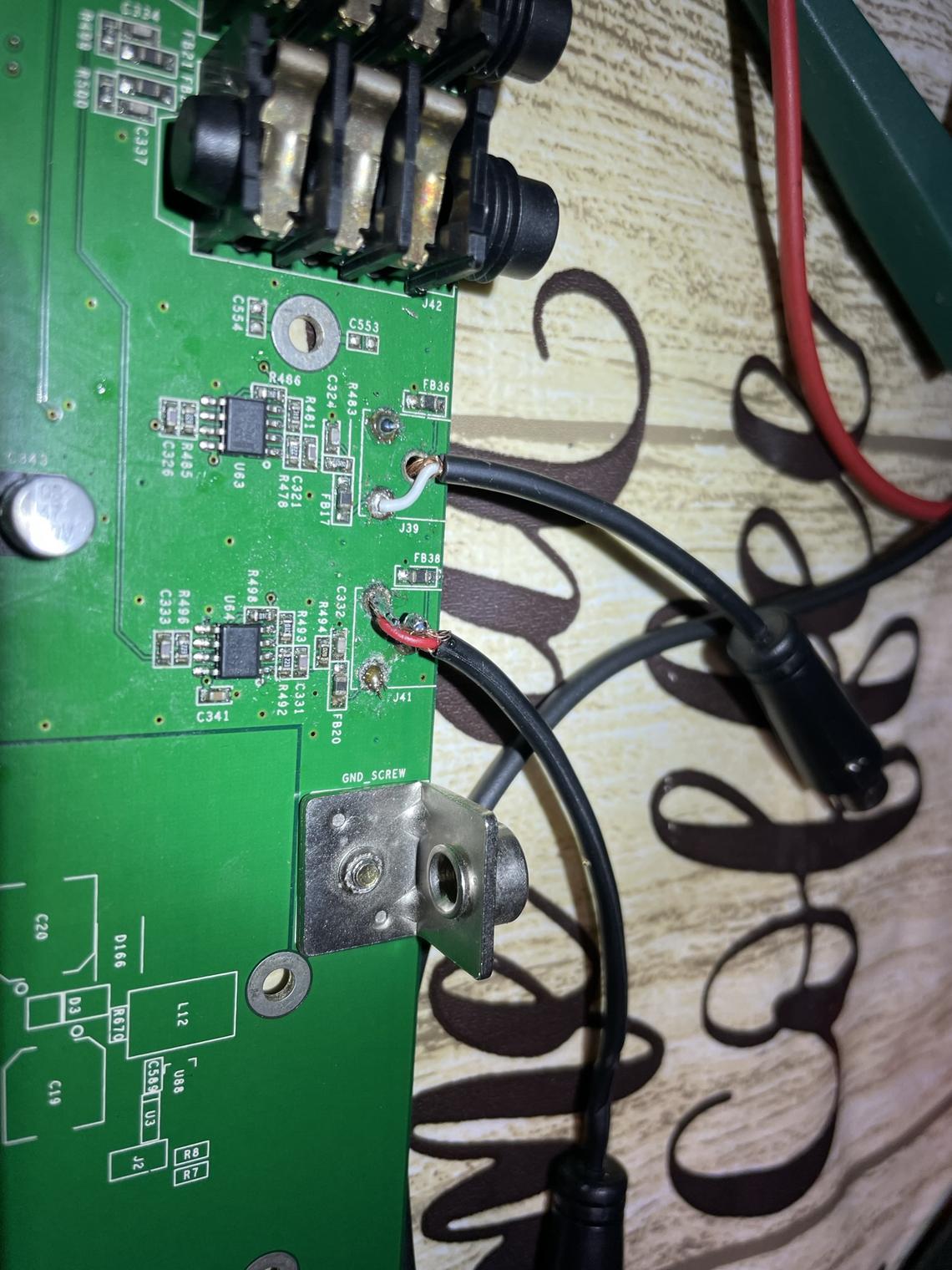

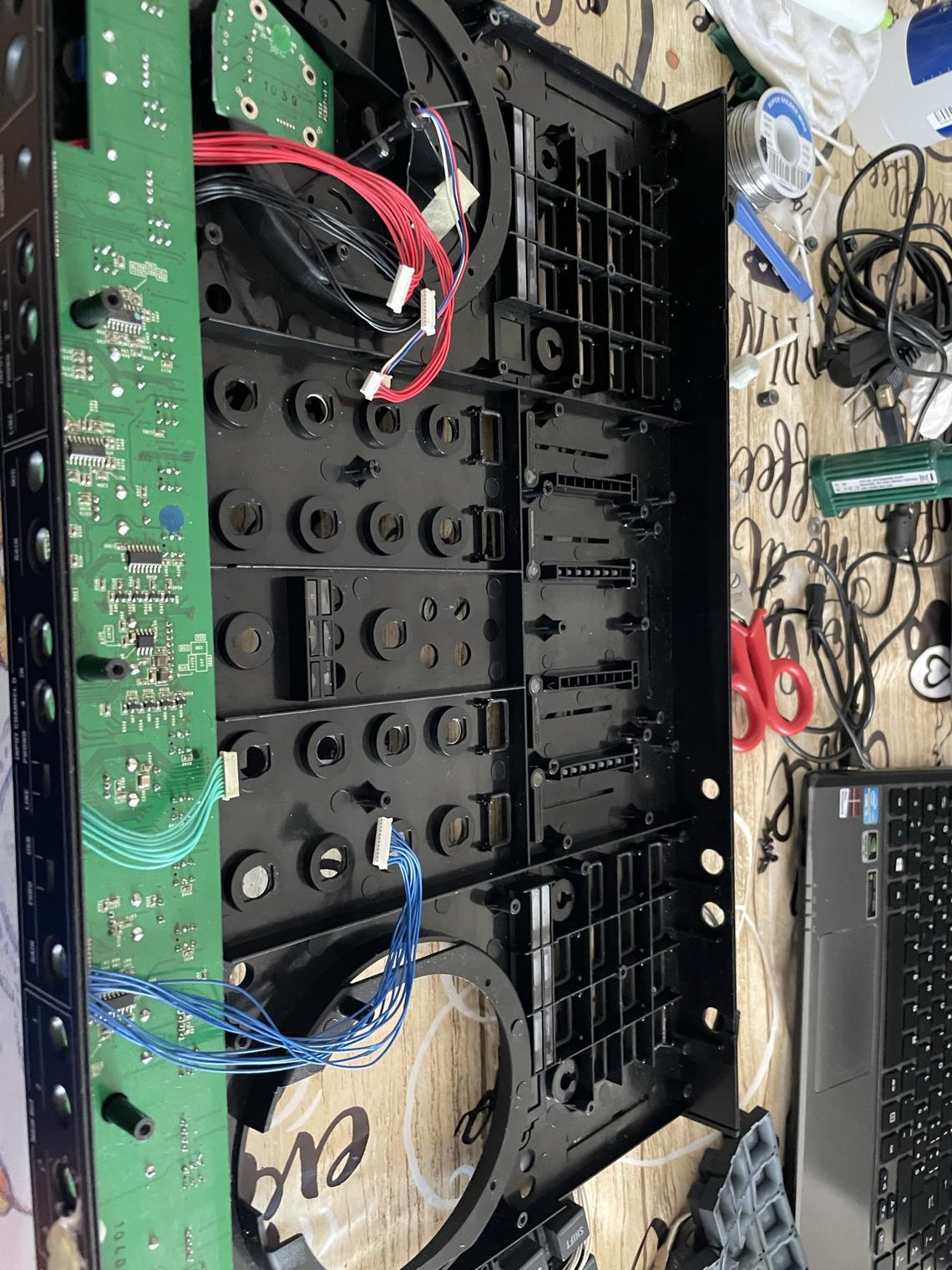

Per l'uscita audio invece ho optato per una dissaldatura, ho controllato le piste ma ormai erano andati, così ho ripercorso tutto lo schema elettrico e mi sono andato a collegare direttamente sull'ultimo smd che porta il segnale audio.

Per la massa mi sono collegato ad un com che è univoco per tutta la consolle.

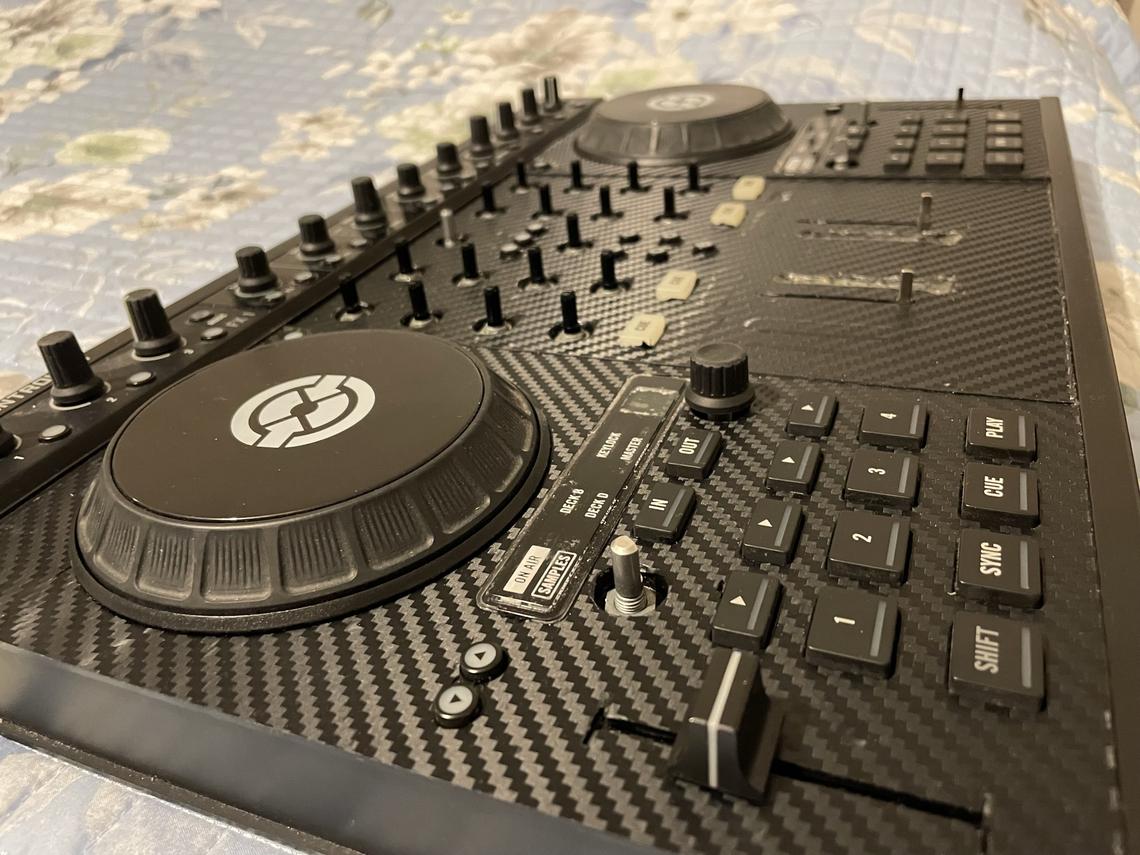

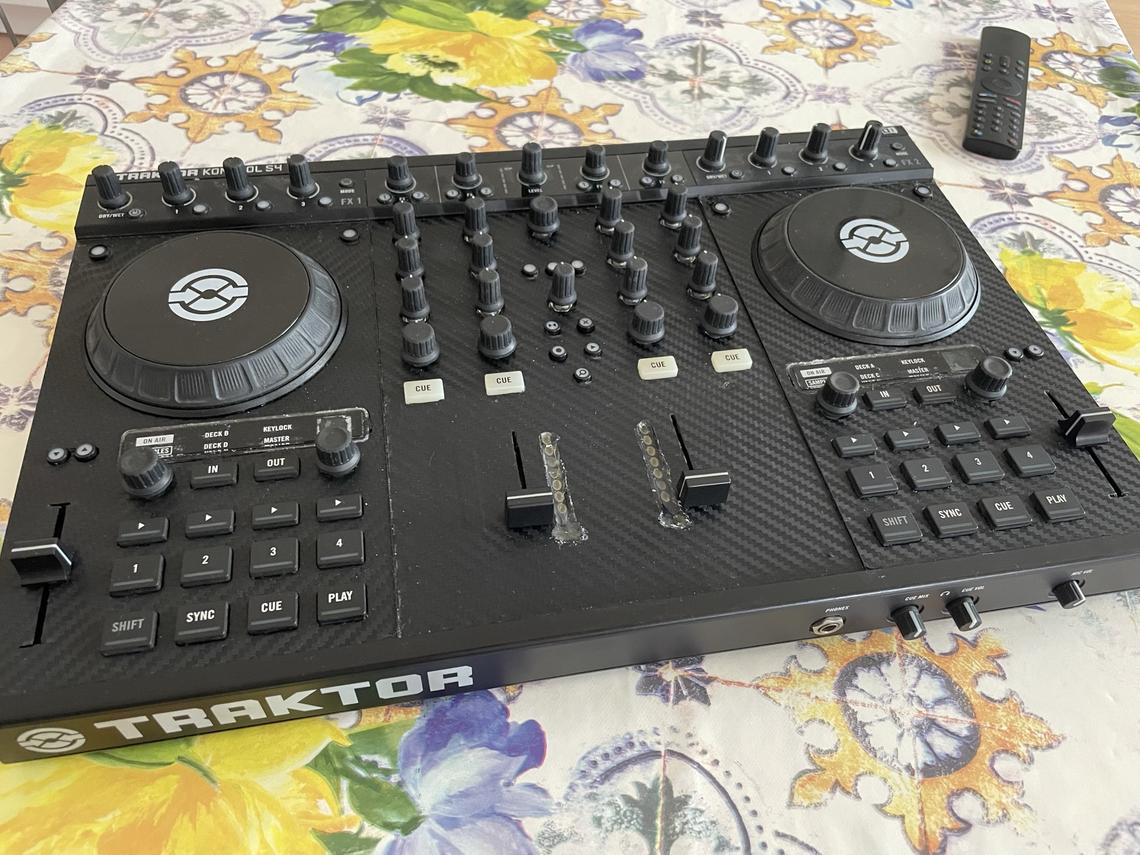

Una volta richiusa, ho pensato di rivestirla con la pellicola finto carbonio anzichè ripristinare le plastiche originali
